Guide des ampoules

Messagepar Polo_DH » ven. 03 oct. 2014, 16:23

Comme le guide qu'avait fait Duby n'a plus d'image, je me permets d'en refaire un avec quelques détails supplémentaires.

Toutes les ampoules ci-dessous fonctionnent sous une tension nominale de 12V en courant continu, sauf indication contraire.
Les caractéristiques ne sont données qu'à titre indicatif. Elles peuvent changer légèrement d'une marque à l'autre (Osram et Philips étant les 2 équipementiers principaux en 1ère monte).


Projecteur halogène (avant)


  • Feu de position
    • Référence OEM : N 017 753 5
    • Type : W5W
    • Base : W2.1x9.5d
    • Puissance (W) : 5
    • Lumens : 50
      Image Image
  • Feu de route
    • Référence OEM : N 017 761 2
    • Type : H1
    • Base : P14.5S
    • Puissance (W) : 55
    • Lumens : 1550
      Image Image
  • Feu de croisement (halogène)
    • Référence OEM : N 103 201 02
    • Type : H7
    • Base : PX26d
    • Puissance (W) : 55
    • Lumens : 1500
      Image Image


Projecteur pour lampe à décharge de gaz (avant)


  • Feu de position
    • Référence OEM : N 017 753 5
    • Type : W5W
    • Base : W2.1x9.5d
    • Puissance (W) : 5
    • Lumens : 50
      Image Image
  • Feu de route
    • Référence OEM : N 017 761 2
    • Type : H1
    • Base : P14,5S
    • Puissance (W) : 55
    • Lumens : 1550
      Image Image
  • Feu de croisement (Xenon)
    • Référence OEM : N 104 457 01
    • Type : D2S
    • Base : P32d-2
    • Tension : 85V courant alternatif
    • Puissance (W) : 35
    • Lumens : 3200
      Image Image


Clignotant (avant)


  • Référence OEM : N 102 564 07
  • Type : PY21W
  • Base : BAU15S
  • Puissance (W) : 21
  • Lumens : 280
    Image Image


Feu antibrouillard (avant)


  • Référence OEM : N 103 201 02
  • Type : H7
  • Base : PX26d
  • Puissance (W) : 55
  • Lumens : 1500
    Image Image


Répétiteur (latéral)


  • Référence OEM : N 017 753 11
  • Type : WY5W
  • Base : W2.1x9.5d
  • Puissance (W) : 5
  • Lumens : 30
    Image Image


Feu (arrière)


  • Feu de stop / Clignotant / Feu antibrouillard / Feu de recul
    • Référence OEM : N 017 732 2
    • Type : P21W
    • Base : BA15S
    • Puissance (W) : 21
    • Lumens : 460
      Image Image
  • Feu de position
    • Référence OEM : N 017 718 5
    • Type : R5W
    • Base : BA15s
    • Puissance (W) : 5
    • Lumens : 50
      Image Image


Feu de plaque d'immatriculation (arrière)


  • Référence OEM : N 017 725 4
  • Type : C5W (36mm)
  • Base : SV8.5-8
  • Puissance (W) : 5
  • Lumens : 45
    Image Image


Plafonnier (intérieur)


  • Référence OEM : N 017 723 4
  • Type : C10W (41mm)
  • Base : SV8.5-8
  • Puissance (W) : 10
  • Lumens : 100
    Image Image


Commandes de ventilation (intérieur)


  • Référence OEM : N 017 751 2
  • Type : W1,2W
  • Base : W2x4.6d
  • Puissance (W) : 1,2
  • Lumens : 7,5
    Image Image


Allume-cigare (intérieur)


  • Référence OEM : N 017 751 2
  • Type : W1,2W
  • Base : W2x4.6d
  • Puissance (W) : 1,2
  • Lumens : 7,5
    Image Image


Éclairage de coffre (intérieur)


  • Référence OEM : N 017 725 2
  • Type : C5W (36mm)
  • Base : SV8.5-8
  • Puissance (W) : 5
  • Lumens : 45
    Image Image


Clé avec éclairage

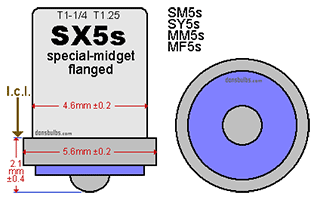

  • Référence OEM : N 903 145 02
  • Type : TL1¼
  • Base : SM5s/8
  • Tension : 1,5V
  • Puissance (W) : 0,09
  • Lumens : 0,5
    Image Image

Avatar du membre
NydeMada
Nouveau Membre
Messages : 5
Enregistré le : mar. 10 mai 2016, 13:26
Véhicule(s) : Polo 6n2 gti 1.6 16V
Localisation : MADAGASCAR

Re: Guide des ampoules

Messagepar NydeMada » mar. 20 déc. 2016, 10:18

Très instructifs ces détails

Avatar du membre
Lena
Poloiste Curieux
Messages : 247
Enregistré le : lun. 15 août 2016, 22:16
Véhicule(s) : Polo 6N2 GTI Noir 5p 239Mkm
Localisation : 54 Meurthe et Moselle
Âge : 24

Re: Guide des ampoules

Messagepar Lena » mar. 20 déc. 2016, 23:16

Super pratique :super: merci

Avatar du membre
Sen2o
Apprenti Pilote
Messages : 570
Enregistré le : lun. 07 juin 2010, 23:48
Véhicule(s) : Polo 1.4 MPI
Localisation : Montpellier

Re: Guide des ampoules

Messagepar Sen2o » ven. 30 déc. 2016, 23:22

Merci pour ce travail :super:

Avatar du membre
poty
Nouveau Membre
Messages : 45
Enregistré le : jeu. 07 déc. 2017, 11:15
Véhicule(s) : Polo 6N2 GTI
Localisation : Madagascar
Âge : 35

Re: Guide des ampoules

Messagepar poty » ven. 09 mars 2018, 12:11

salut les amis,

lesquelles des deux vis de réglage (coté intérieur et extérieur) règle l'hauteur du phare? et le réglage se fait par tour ou par quart de tour ou ... ?

Avatar du membre
Sen2o
Apprenti Pilote
Messages : 570
Enregistré le : lun. 07 juin 2010, 23:48
Véhicule(s) : Polo 1.4 MPI
Localisation : Montpellier

Re: Guide des ampoules

Messagepar Sen2o » ven. 09 mars 2018, 12:25

La vis intérieur il me semble (l'externe c'est pour l'orientation gauche/droite), faut tourner plusieurs tours, sur google image tu as des tutos pour régler les phares sur un mur.

Avatar du membre
poty
Nouveau Membre
Messages : 45
Enregistré le : jeu. 07 déc. 2017, 11:15
Véhicule(s) : Polo 6N2 GTI
Localisation : Madagascar
Âge : 35

Re: Guide des ampoules

Messagepar poty » ven. 09 mars 2018, 12:33

Merci Sen2o

Avatar du membre
Sev
Pilote plein Gaz
Messages : 2971
Enregistré le : mer. 11 janv. 2006, 14:37
Véhicule(s) : Coralie 1.4 16V
Oscar Cab' DX
Localisation : Versailles (78)
Âge : 39
Contact :

Re: Guide des ampoules

Messagepar Sev » sam. 10 mars 2018, 20:21

T'as même ajouté les lumens... t'es un grand malade toi... j'adore !!!! :D

Weldom... euh non mince, well done ! (Moi et l'anglais tu sais...)

Sinon petite question: la loupiote du cendrier, c'est pas la même que celle de l'allume-cigare si??
"La ponctualité est un luxe que je ne peux pas me payer" :ptdr:

Cyclistes !... Plus de crevaisons : roulez sur la jante !... Automobilistes !... Plus de contraventions : roulez sur l'agent !...

Ma Coralie!

Avatar du membre
MrPolo17
Poloiste Curieux
Messages : 191
Enregistré le : dim. 05 juin 2016, 22:34
Véhicule(s) : Volkswagen Polo 6n2 1.4 16v 2001
123.150 Km ( 25 décembre 2016)
145.001 Km ( 28 Decembre 2017)
149.000 Km ( 16 Avril 2018 ) 3ans de permis
155.750 Km ( 26 Septembre 2018)
159.100 Km ( 13 Décembre 2018)
165.000 Km ( "In Coming" Juin 2019)
Localisation : La Rochelle
Âge : 25
Contact :

Re: Guide des ampoules

Messagepar MrPolo17 » mar. 18 sept. 2018, 10:00

salut, dite moi pour la commande ouvrir fermer les fenetres gauche et droite, quelqu'un aurais un tuto ? une image du demontage ? et quel es le type de lampe svp :) merci
Ma voiture:
Polo III 1.4 16V 2001 comptabilisant 159.100km au 13 Décembre 2018

Avatar du membre
Lena
Poloiste Curieux
Messages : 247
Enregistré le : lun. 15 août 2016, 22:16
Véhicule(s) : Polo 6N2 GTI Noir 5p 239Mkm
Localisation : 54 Meurthe et Moselle
Âge : 24

Re: Guide des ampoules

Messagepar Lena » ven. 21 sept. 2018, 10:35

Pour accéder à la commande des vitre il est préférable de déposer le panneau de porte après je ne sais pas quel est le type d'ampoule a l'intérieur et si elle est remplaçable

Avatar du membre
MrPolo17
Poloiste Curieux
Messages : 191
Enregistré le : dim. 05 juin 2016, 22:34
Véhicule(s) : Volkswagen Polo 6n2 1.4 16v 2001
123.150 Km ( 25 décembre 2016)
145.001 Km ( 28 Decembre 2017)
149.000 Km ( 16 Avril 2018 ) 3ans de permis
155.750 Km ( 26 Septembre 2018)
159.100 Km ( 13 Décembre 2018)
165.000 Km ( "In Coming" Juin 2019)
Localisation : La Rochelle
Âge : 25
Contact :

Re: Guide des ampoules

Messagepar MrPolo17 » sam. 22 sept. 2018, 19:54

sa je le sait , mais pour demonter la commande comment faut il s'y prendre ? il es deja à moitier retirer de son socle donc juste a tirer et je l'ai en main :)
Ma voiture:
Polo III 1.4 16V 2001 comptabilisant 159.100km au 13 Décembre 2018

Avatar du membre
Lena
Poloiste Curieux
Messages : 247
Enregistré le : lun. 15 août 2016, 22:16
Véhicule(s) : Polo 6N2 GTI Noir 5p 239Mkm
Localisation : 54 Meurthe et Moselle
Âge : 24

Re: Guide des ampoules

Messagepar Lena » sam. 22 sept. 2018, 21:27

Ah autant pour moi :oops: ben du coup je sais pas

Avatar du membre
poty
Nouveau Membre
Messages : 45
Enregistré le : jeu. 07 déc. 2017, 11:15
Véhicule(s) : Polo 6N2 GTI
Localisation : Madagascar
Âge : 35

Re: Guide des ampoules

Messagepar poty » mar. 18 déc. 2018, 11:01

Salut,
SI on parle de puissance du feu de route et du feu de croisement, à combien peut atteindre le maximum supporté par la voiture? (bien sûre, je parle de nos polos) :heu:

Avatar du membre
K'Rom
Administrateur technique
Administrateur technique
Messages : 9223
Enregistré le : jeu. 15 mai 2008, 17:33
Véhicule(s) : 6N2 1.4 16V Match
6N2 1.6 16V GTi UK
9N3 TDi 80 Match
Localisation : Annecy (74)
Âge : 31
Contact :

Re: Guide des ampoules

Messagepar K'Rom » dim. 24 févr. 2019, 17:50

100W ça fait déjà pas mal...

Avatar du membre
poty
Nouveau Membre
Messages : 45
Enregistré le : jeu. 07 déc. 2017, 11:15
Véhicule(s) : Polo 6N2 GTI
Localisation : Madagascar
Âge : 35

Re: Guide des ampoules

Messagepar poty » lun. 25 févr. 2019, 14:34

Et la battérie de 55Ah supportera-t-elle les 100W ? (ou çà ne se rapporte pas obligatoirement avec la puissance de la battérie?)

Parce que tu vois, avant, nous avions eu une camionnette Mazda sur laquelle on a installé deux anti-brouillards de 90W qui s'allumaient simultanément avec les feux de route (de 100W) [battérie à 90Ah]. Ces dernières ont toujours eu du mal à tenir, elles brulaient tout le temps. Donc on a baissé leur puissance à 75 (ou 70) W (je m'en souviens plus) pour qu'elles tiennent.

Et là, comme les feux de croisement de la polo restent toujours allumés lorsqu'on est sur les feux de route, je me demande bien la question! :heu:


Retourner vers « Éclairage extérieur »
